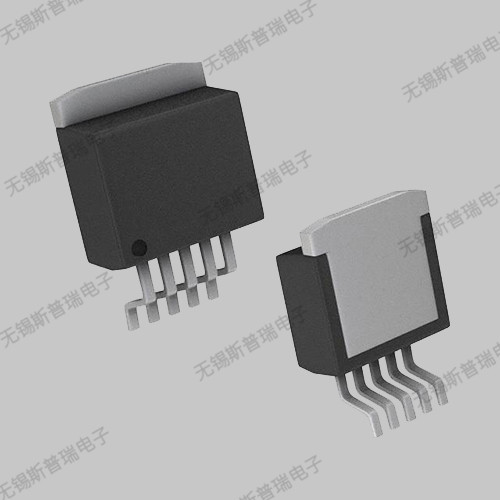

腳踏開關集成電路的常見封裝種類
1、球形觸點陳列BGA(ball grid array)
表面貼裝型封裝之一。在印刷基板的背面按陳列方式制作出球形凸點用 以 代替引腳，在印刷基板的正面裝配LSI 芯片，然后用模壓樹脂或灌封方法進行密封。也稱為凸點陳列載體(PAC)。引腳可超過200，是多引腳LSI 用的一種封裝。 封裝本體也可做得比QFP(四側引腳扁平封裝)小。
2、帶緩沖墊的四側引腳扁平封裝BQFP(quad flat package with bumper)
QFP 封裝之一，在封裝本體的四個角設置突起(緩沖墊) 以 防止在運送過程中引腳發生彎曲變形。美國半導體廠家主要在微處理器和ASIC 等電路中 采用 此封裝。引腳中 心距0.635mm，引腳數從84 到196 左右。
4、陶瓷封裝C－(ceramic)
例如，CDIP 表示的是陶瓷DIP。是在實際中經常使用的記號。
5、玻璃密封的陶瓷雙列直插式封裝Cerdip
此類封裝用于ECL RAM，DSP(數字信號處理器)等電路。帶有 玻璃窗口的Cerdip 用于紫外線擦除型EPROM 以及內部帶有EPROM 的微機電路等。引腳中 心 距2.54mm，引腳數從8 到42。
7、COB(chip on board)
板上芯片封裝，是裸芯片貼裝技術之一，半導體芯片交接貼裝在印刷線路板上，芯片與 基 板的電氣連接用引線縫合方法實現，芯片與基板的電氣連接用引線縫合方法實現，并用 樹脂覆 蓋以確?？煽啃?。雖然COB 是簡單的裸芯片貼裝技術，但它的封裝密度遠不如TAB 和 倒片 焊技術。
8、雙列直插式封裝DIP(dual in-line package)
插裝型封裝之一，引腳從封裝兩側引出，封裝材料有塑料和陶瓷兩種 。 DIP 是普及的插裝型封裝，應用范圍包括標準邏輯IC，存貯器LSI，微機電路等。 引腳中 心距2.54mm，引腳數從6 到64。封裝寬度通常為15.2mm。有的把寬度為7.52mm 和10.16mm 的封裝分別稱為skinny DIP 和slim DIP(窄體型DIP)。但多數情況下并不加 區分， 只簡單地統稱為DIP。另外，用低熔點玻璃密封的陶瓷DIP 也稱為cerdip。
9、DICP(dual tape carrier package)
雙側引腳帶載封裝。TCP(帶載封裝)之一。引腳制作在絕緣帶上并從封裝兩側引出。
10、扁平封裝FP(flat package)
表面貼裝型封裝之一。QFP 或SOP(見QFP 和SOP)的別稱。部分半導體廠家采 用此名稱。
11、flip-chip
倒焊芯片。裸芯片封裝技術之一，在LSI 芯片的電極區制作好金屬凸點，然后把金屬凸 點 與印刷基板上的電極區進行壓焊連接。封裝的占有面積基本上與芯片尺寸相同。是所有 封裝技 術中體積小而薄的一種。 但如果基板的熱膨脹系數與LSI 芯片不同，就會在接合處產生反應，從而影響連接的可 靠 性。因此須用樹脂來加固LSI 芯片，并使用熱膨脹系數基本相同的基板材料。

12、帶保護環的四側引腳扁平封裝CQFP(quad fiat package with guard ring)
塑料QFP 之一，引腳用樹脂保護環掩蔽，以防止彎曲變 形。 在把LSI 組裝在印刷基板上之前，從保護環處切斷引腳并使其成為海鷗翼狀(L 形狀)。 這種封裝 在美國Motorola 公司已批量生產。引腳中間距0.5mm，引腳數多為208 左右。
13、表面貼裝型PGApin grid array(surface mount type)
通常PGA 為插裝型封裝，引腳長約3.4mm。表面貼裝型PGA 在封裝的 底面有陳列狀的引腳，其長度從1.5mm 到2.0mm。貼裝采用與印刷基板碰焊的方法，因而 也稱 為碰焊PGA。因?yàn)橐_中 心距只有1.27mm，比插裝型PGA 小一半，所以封裝本體可制作得 不 怎么大，而引腳數比插裝型多(250～528)，是大規模邏輯LSI 用的封裝。封裝的基材有 多層陶 瓷基板和玻璃環氧樹脂印刷基數。以多層陶瓷基材制作封裝已經實用化。
14、無引腳芯片載體LCC(Leadless chip carrier)
指陶瓷基板的四個側面只有電極接觸而無引腳的表面貼裝型封裝。是 高 速和高頻IC 用封裝，也稱為陶瓷QFN 或QFN－C(見QFN)。
15、觸點陳列封裝LGA(land grid array)
即在底面制作有陣列狀態坦電極觸點的封裝。裝配時插入插座即可。現 已 實用的有227 觸點(1.27mm 中間距)和447 觸點(2.54mm 中間距)的陶瓷LGA，應用于高速 邏輯 LSI 電路。 LGA 與QFP 相比，能夠以比較小的封裝容納更多的輸入輸出引腳。另外，由于引線的阻 抗 小，對于高速LSI 是很適用的。但由于插座制作復雜，成本高，現在基本上不怎么使用 。預計 今后對其需求會有所增加。
16、芯片上引線封裝LOC(lead on chip)
LSI 封裝技術之一，引線框架的前端處于芯片上方的一種結構，芯片 的 中間附近制作有凸焊點，用引線縫合進行電氣連接。與原來把引線框架布置在芯片側面 附近的 結構相比，在相同大小的封裝中容納的芯片達1mm 左右寬度。
17、L－QUAD
陶瓷QFP 之一。封裝基板用氮化鋁，基導熱率比氧化鋁高7～8 倍，具有較好的散熱性。 封裝的框架用氧化鋁，芯片用灌封法密封，從而減少了成本。是為邏輯LSI 開發的一種 封裝， 在自然空冷條件下可容許W3的功率?，F(xiàn)已開發出了208 引腳(0.5mm 中間距)和160 引腳 (0.65mm 中間距)的LSI 邏輯用封裝，并于1993 年10 月開始投入批量生產。
18、MCM(multi-chip module)
多芯片組件。將多塊半導體裸芯片組裝在一塊布線基板上的一種封裝。根據基板材料可 分 為MCM－L，MCM－C 和MCM－D 三大類。 MCM－L 是使用通常的玻璃環氧樹脂多層印刷基板的組件。布線密度不怎么高，成本較低 。 MCM－C 是用厚膜技術形成多層布線，以陶瓷(氧化鋁或玻璃陶瓷)作為基板的組件，與使 用多層陶瓷基板的厚膜混合IC 類似。兩者無明顯差別。布線密度高于MCM－L。MCM－D 是用薄膜技術形成多層布線，以陶瓷(氧化鋁或氮化鋁)或Si、Al 作為基板的組 件。 布線密謀在三種組件中是高的，但成本也高。
19、塑料封裝P－(plastic)
如PDIP 表示塑料DIP。
20、陳列引腳封裝PGA(pin grid array)
插裝型封裝之一，其底面的垂直引腳呈陳列狀排列。封裝基材基本上都 采 用多層陶瓷基板。在未專門表示出材料名稱的情況下，多數為陶瓷PGA，用于高速大規模 邏輯 LSI 電路。成本較高。引腳中間距通常為2.54mm，引腳數從64 到447 左右。 了為降低成本，封裝基材可用玻璃環氧樹脂印刷基板代替。也有64～256 引腳的塑料PG A。 另外，還有一種引腳中間距為1.27mm 的短引腳表面貼裝型PGA(碰焊PGA)。
21、帶引線的塑料芯片載體PLCC(plastic leaded chip carrier)
表面貼裝型封裝之一。引腳從封裝的四個側面引出，呈丁字形 ， 是塑料制品。美國德克薩斯儀器公司首先在64k 位DRAM 和256kDRAM 中采用，現在已經 普 及用于邏輯LSI、DLD(或程邏輯器件)等電路。引腳中間距1.27mm，引腳數從18 到84。 J 形引腳不易變形，比QFP 容易操作，但焊接后的外觀檢查較為困難。 PLCC 與LCC(也稱QFN)相似。以前，兩者的區別僅在于前者用塑料，后者用陶瓷。但現 在已經出現用陶瓷制作的J 形引腳封裝和用塑料制作的無引腳封裝(標記為塑料LCC、PC LP、P －LCC 等)，已經無法分辨。為此，日本電子機械工業會于1988 年決定，把從四側引出 J 形引 腳的封裝稱為QFJ，把在四側帶有電極凸點的封裝稱為QFN(見QFJ 和QFN)。
22、四側I 形引腳扁平封裝QFI(quad flat I-leaded packgac)
表面貼裝型封裝之一。引腳從封裝四個側面引出，向下呈I 字 。 也稱為MSP(見MSP)。貼裝與印刷基板進行碰焊連接。由于引腳無突出部分，貼裝占有面 積小 于QFP。 日立制作所為視頻模擬IC 開發并使用了這種封裝。此外，日本的Motorola 公司的PLL IC 也采用了此種封裝。引腳中間距1.27mm，引腳數從18 于68。

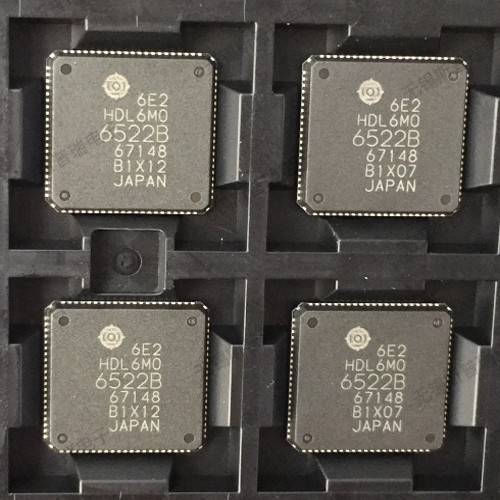

23、四側引腳扁平封裝QFP(quad flat package)
表面貼裝型封裝之一，引腳從四個側面引出呈海鷗翼(L)型?；挠?陶 瓷、金屬和塑料三種。從數量上看，塑料封裝占絕大部分。當沒有特別表示出材料時， 多數情 況為塑料QFP。塑料QFP 是普及的多引腳LSI 封裝。不僅用于微處理器，門陳列等數字 邏輯LSI 電路，而且也用于VTR 信號處理、音響信號處理等模擬LSI 電路。引腳中間距 有1.0mm、0.8mm、 0.65mm、0.5mm、0.4mm、0.3mm 等多種規格。0.65mm 中間距規格中多引腳數為304。
24、四列引腳直插式封裝QUIP(quad in-line package)
引腳從封裝兩個側面引出，每隔一根交錯向下彎曲成四列。引腳 中 心距1.27mm，當插入印刷基板時，插入中間距就變成2.5mm。因此可用于標準印刷線路板 。是 比標準DIP 更小的一種封裝。日本電氣公司在臺式計算機和家電產品等的微機芯片中采 用了些 種封裝。材料有陶瓷和塑料兩種。引腳數64。
25、單列存貯器組件SIMM(single in-line memory module)
只在印刷基板的一個側面附近配有電極的存貯器組件。通常指插入插 座 的組件。標準SIMM 有中間距為2.54mm 的30 電極和中間距為1.27mm 的72 電極兩種規格 。 在印刷基板的單面或雙面裝有用SOJ 封裝的1 兆位及4 兆位DRAM 的SIMM 已經在個人 計算機、工作站等設備中獲得廣泛應用。至少有30～40％的DRAM 都裝配在SIMM 里。
26、J 形引腳小外型封裝SOJ(Small Out-Line J-Leaded Package)
表面貼裝型封裝之一。引腳從封裝兩側引出向下呈J 字形，故此 得名。 通常為塑料制品，多數用于DRAM 和SRAM 等存儲器LSI 電路，但絕大部分是DRAM。用SO J 封裝的DRAM 器件很多都裝配在SIMM 上。引腳中間距1.27mm，引腳數從20 至40(見SIMM )。
